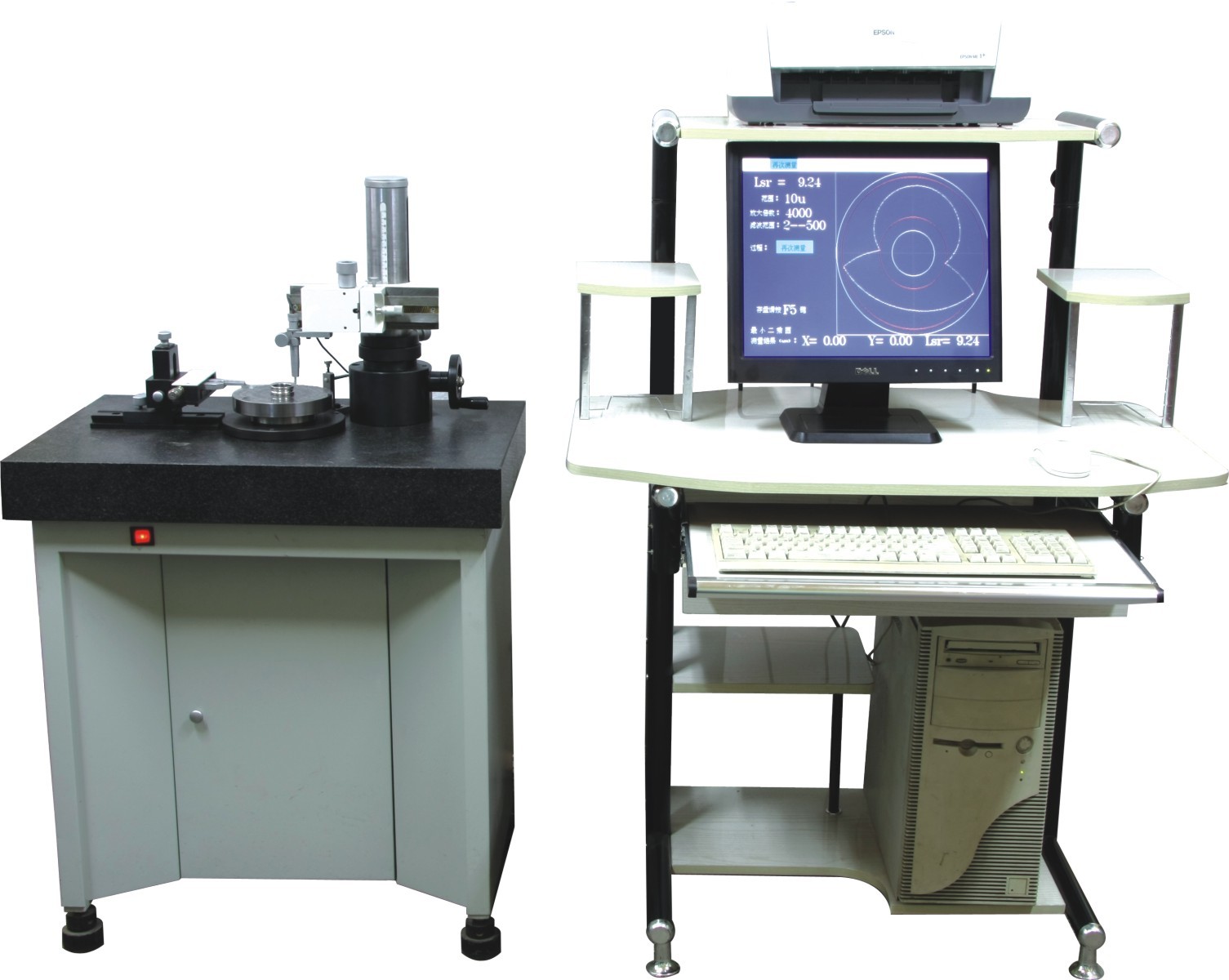

Y90 Thiết bị đo độ tròn của vòng bi cho vòng bi hình cầu Y9020G

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Nguồn gốc Hà Nam, Trung Quốc
Hàng hiệu CAEC
Số mô hình Y9020G
Số lượng đặt hàng tối thiểu Một bộ
Giá bán USD1-200 for one set
chi tiết đóng gói Gói tiêu chuẩn xuất khẩu
Thời gian giao hàng 1-7 ngày
Khả năng cung cấp 100 bộ mỗi tháng

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Thông tin chi tiết sản phẩm
Điểm nổi bật

Thiết bị đo vòng tròn

,

Y90 Thiết bị đo có vòng bi

,

Y9020G Thiết bị đo độ tròn của vòng bi
Để lại lời nhắn
Mô tả sản phẩm

Thiết bị đo độ tròn tốc độ cao dòng Y90



¢ Mô tả sản phẩmThiết bị đo độ tròn tốc độ cao dòng Y90:

Độ tròn là một chỉ số quan trọng về chất lượng sản xuất. Giá trị tròn của các bộ phận vòng bi có ảnh hưởng trực tiếp đến tiêu chuẩn chế biến và độ chính xác quay, tiếng ồn, rung động, tuổi thọ,chất lượng lắp ráp của vòng bi.
Phạm vi đo: đường kính bên trong 5- đường kính bên ngoài 140, 200, 250, 300mm.
Đối tượng đo: vòng bi, quả bóng thép, cuộn.



¢ Việc áp dụngThiết bị đo độ tròn tốc độ cao dòng Y90:

Nó chủ yếu được sử dụng trong phòng kiểm tra của xưởng nghiền vòng cho các doanh nghiệp vòng bi.,trạng thái hiện tại của thiết bị có thể được đánh giá và phân tích theo số đo và giá trị phổ, và sau đó thiết bị xử lý có thể được điều chỉnh phù hợp.



Các đặc điểm của thiết bị đo độ tròn tốc độ cao dòng Y90:

Hiệu quả cao:tốc độ động cơ 60-115r/min.

Nhịp đo nhanh nhất có thể đạt 5-10s / mảnh.

Độ chính xác cao:Lái không khí chính xác cao như tham chiếu xoay và cảm biến điện như yếu tố thu thập tín hiệu.

Độ chính xác của trục trôi không khí:0.025 μm.

Độ chính xác đo tổng thể:0.05-0.08 μm.

Bảo vệ bề mặt đo:Cả hai đầu dò và tiếp xúc trung tâm được làm bằng vật liệu nylon để bảo vệ bề mặt đo.nó không ảnh hưởng đến việc xác định thành phần quang phổ và điều chỉnh máy.

Độ ổn định cao:Thiết bị duy trì độ chính xác đo trong thời gian dài trong bảo trì bình thường.



SpecificationcủaThiết bị đo độ tròn tốc độ cao dòng Y90:



Thiết bị đo độ tròn tốc độ cao Y9014G Y9020G Y9025G Y9030G
Phạm vi đo (mm) Chiều kính bên trong >φ5 Độ kính bên trong> φ10 Độ kính bên trong> φ10 Độ kính bên trong> φ10
Chiều kính bên ngoài < φ140 Độ kính bên ngoài <φ200 Độ kính bên ngoài <φ250 Chiều kính bên ngoài <φ300
Máy kẹp quả bóng thép: ba phần đo φ5-φ10, φ10-φ25, φ25-φ40
Tốc độ xoắn 115r/min (50Hz) 60r/min (50Hz)
Kiểm tra hiệu quả 50-120 pcs/giờ 30-60 pcs/giờ
Độ chính xác của trục ±0,02μm
Độ chính xác của hệ thống 0.08μm
Nghị quyết 0.01μm
Bộ lọc 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Tăng kích thước 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Phương pháp đánh giá Vòng tròn vuông nhỏ nhất (LSC), Vòng tròn vùng tối thiểu (MZC), Vòng tròn vòng tròn tối thiểu (MCC), Vòng tròn khắc tối đa (MIC)
Các chức năng khác Phân tích hài hòa, phân tích độ dốc, hiển thị đồ họa, in ấn, lưu trữ dữ liệu
Áp suất làm việc của trục 0.4-0.43MPa
Áp suất không khí 0.45-0.6MPa
Yêu cầu về môi trường Nhiệt độ: 10-30°C Độ ẩm tương đối:<85%
Yêu cầu về năng lượng 400W; Điện luân phiên (AC) 220V±10%; 50HZ
Phụ tùng thay thế Máy kẹp quả bóng thép, chuck chính xác cao cho cuộn kim, kẹp quả bóng gốm
Kích thước bên ngoài Cơ khí: 650*450*1100 Điện: 1000*560*1400
Các thành phần tiêu chuẩn Cảm biến (hai mảnh), Bàn Chuck (hai mảnh), Các thành phần tiêu chuẩn hình bầu dục (Sự phóng đại hiệu chuẩn), bán cầu thủy tinh tiêu chuẩn (Chính xác hệ thống tiêu chuẩn)
Phần mềm đo lường Hệ thống Windows XP, nền tảng phát triển CVI, phần mềm đo lường đặc biệt
